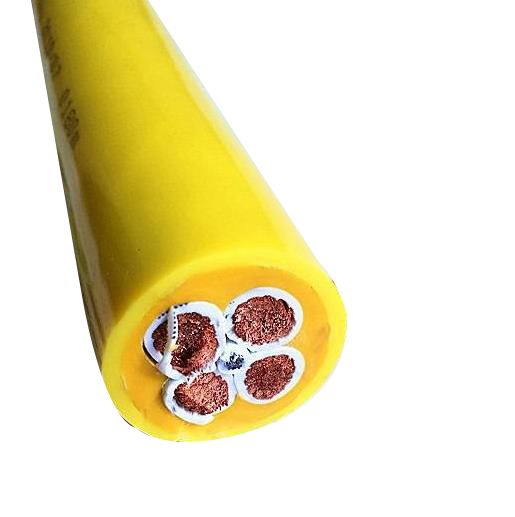

斗輪機專用卷筒拖鏈電纜

一、定義與工況

專用于斗輪堆取料機卷筒收放系統，同時承擔動力+控制+（可選）通信；需耐受高頻彎曲、扭轉、拉伸、摩擦、紫外線、油污、高低溫、鹽霧/粉塵。

典型場景：港口、電廠、礦山、鋼廠料場；卷筒直徑大、懸掛長度長、俯仰/回轉復合運動。

二、結構與材料

1. 導體： 多股細銅絲（裸銅/鍍錫），退扭分層絞合；提升柔性、抗疲勞，避免斷芯；動力芯截面常見3×35~3×185 mm2，控制芯0.75~2.5 mm2

2. 絕緣：EPR（乙丙橡膠）、XLPE（交聯PE）、TPEE；戶外/高溫選EPR，耐溫-40℃至+90℃+

3. 增強層：中心/兩側鍍鋅鋼絲繩、芳綸（凱夫拉）；懸掛>80m或重載必須加強，抗拉≥15kN

4. 護套：PUR（聚氨酯，耐磨最優）、NBR（丁腈，耐油）、氯丁；戶外強摩擦優先PUR

5. 復合結構：三合一（高壓動力+低壓控制+光纖）；圓形/扁平（扁平更適合緊密卷繞）

6. 電氣：額定電壓0.6/1 kV（低壓），3.6/6、8.7/15 kV（中高壓）；屏蔽可選銅網/鋁塑復合帶（屏蔽率≥85%）防EMI

7. 耐溫：移動-40℃至+80℃；固定-40℃至+105℃；彎曲半徑移動≥8×OD，固定≥5×OD；動態壽命≥10萬次卷繞

三、常用型號

- 圓形卷筒：YFFB、YFFBG（帶加強）、PUR-JY、CRANE

- 扁平卷筒：TVVB、TVVBG、YFFBG-F

四、選型步驟

1. 確定功率/電流→選動力芯截面；控制回路數→選控制芯數/截面

2. 測量卷筒直徑、行程長度、移動速度/加速度→核算彎曲半徑、張力、加強層規格

3. 環境：溫度范圍、是否多油/鹽霧/紫外線→定護套材質（PUR/NBR/EPR）

4. 電壓等級、是否需屏蔽/光纖、阻燃要求→最終型號

5. 嚴禁用普通拖鏈/橡套電纜替代，壽命差5~10倍

五、安裝與維護要點

- 卷筒排線必須整齊，避免疊壓；張力均勻，嚴禁過載拉拽

- 戶外做好防紫外線、防油；定期檢查護套磨損、加強件斷絲

- 冷態啟動避免硬彎；長期停用需防潮保護
